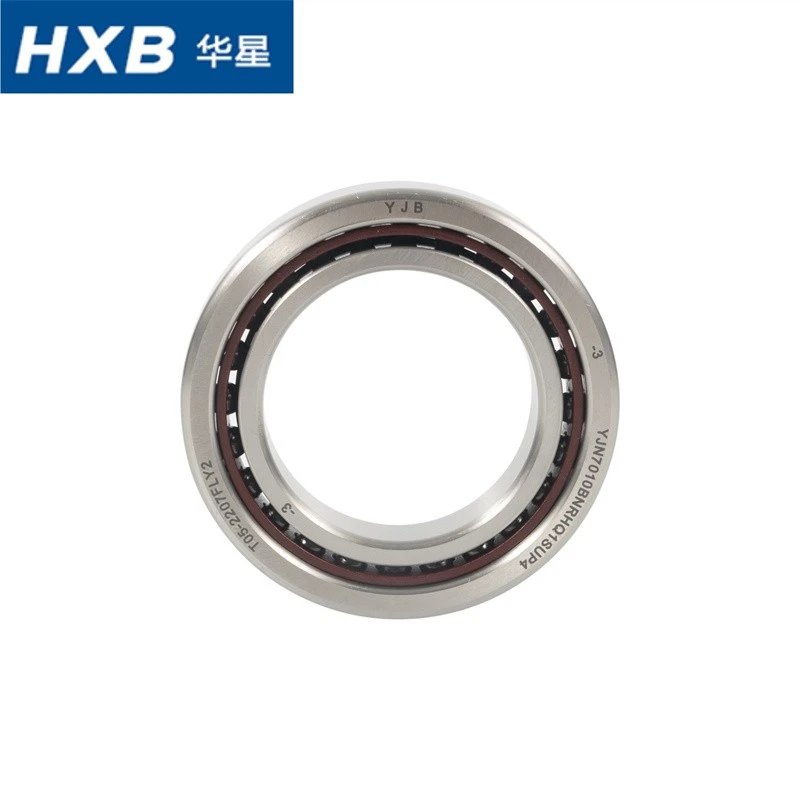

Hangzhou Huaxing Kechuang Holding Group Co., Ltd. یکی از تولید کنندگان و تامین کنندگان پیشرو یاتاقان توپ تماس زاویه ای با سرعت فوق العاده بالا- 50bnr10h در چین است. از آنجایی که ما{6}}تجهیزات تولیدی پیشرو در جهان و قابلیت‌های تولید قوی داریم، به گرمی از شما استقبال می‌کنیم که بلبرینگ‌های با کیفیت بالا را با قیمت رقابتی از کارخانه ما خریداری کنید.
یاطاقان توپی تماس زاویه‌ای بسیار بالا--50BNR10S
همچنین عرضه: 50BNR10STYNDBLP4, 50BNR10STYDBELP4, 50BNR10STYNSULP4
داده های فنی
را50BNR10Hمتعلق به بلبرینگ‌های تماس زاویه‌ای فوق‌العاده-بالا-سرعت بالا-سری NSK ROBUST BNR است. این به طور گسترده برای اسپیندل‌های-بالا-بالا-سرعت بالا استفاده می‌شود. ما نمونه‌های ساختاری کاملاً قابل تعویض با ابعاد، زاویه تماس، درجه دقیق و عملکرد سرعت بالا را ارائه می‌کنیم. در زیر پارامتر فنی کامل و تحلیل حرفه ای طراحی زاویه اختصاصی سری BNR آمده است.
|
مورد |
پارامتر |
|---|---|
|
مدل |
50BNR10H |
|
سوراخ / قطر بیرونی / عرض |
50 میلی متر × 80 میلی متر × 16 میلی متر |
|
زاویه تماس |
18 درجه (زاویه انحصاری BNR) |
|
ساختار |
توپ سرامیکی هیبریدی (Si₃N4) + حلقه های فولادی، ساختار آب بندی شده فوق العاده-سرعت بالا- |
|
درجه دقیق |
P3 / P4 اختیاری (با دقت فوق العاده) |
|
حداکثر سرعت (روغن-روغنکاری هوا) |
22000 دور در دقیقه + |
|
نوع قفس |
قفس رزینی-با قابلیت هدایت بالا-توپ TYN |
ویژگی ها
تعریف کدنویسی
BNR: NSK ROBUST فوق العاده-سرعت-سری ویژه، سفارشی سازی شده با زاویه تماس کم 18 درجه، اختصاص داده شده برای سناریوهای دوک با سرعت بسیار بالا-
10: کد سری ابعاد برای یاتاقان دوکی با سرعت بسیار نازک-بالا-
H: پیکربندی توپ سرامیکی هیبریدی (عناصر نورد سرامیکی Si₃N4)
چرا زاویه تماس ویژه 18 درجه BNR را اتخاذ کنید (مزیت طراحی هسته)
اکثر بلبرینگ های استاندارد تماس زاویه ای از زاویه تماس 15 درجه / 25 درجه استفاده می کنند. سری BNR منحصر به فرد استزاویه تماس بهینه 18 درجهبرای متعادل کردن عملکرد فوق العاده-سرعت- و استحکام در حال اجرا، که تفاوت اصلی طراحی با یاتاقان های دوکی معمولی است:
سازگاری با سرعت بسیار بالا-(مزیت اصلی)در مقایسه با یاتاقان های زاویه تماس بزرگ 25 درجه / 30 درجه، زاویه تماس 18 درجه به طور موثری نیروی جزء محوری و مقاومت اصطکاک غلتشی را کاهش می دهد. تولید گرما و اصطکاک گریز از مرکز را در زیر{4}}RPM فوق‌العاده بالا کاهش می‌دهد، از عملکرد پایدار فوق‌العاده-بالا-پشتیبانی می‌کند و به مقدار DN بسیار بالاتری نسبت به یاتاقان‌های زاویه استاندارد- دست می‌یابد.
سفتی شعاعی و محوری متعادلزاویه تماس 15 درجه دارای ظرفیت بار محوری ضعیف است، در حالی که زاویه 25 درجه باعث اصطکاک بیش از حد محوری می شود. زاویه 18 درجه متوسط بهینه شده کاملاً سفتی پشتیبانی شعاعی و مقاومت کششی محوری را متعادل می کند و از سفتی ناکافی یا تولید گرمای بیش از حد جلوگیری می کند.
حداقل تغییر شکل حرارتی و پیش بارگذاری پایدارطراحی مسیر تماس 18 درجه، وضعیت تماس نورد توپ را بهینه می‌کند، توزیع تنش را یکنواخت می‌کند، و به طور موثری رانش حرارتی را در طول عملیات طولانی-زمان بالا- سرکوب می‌کند. این پیش بارگذاری دوک ثابت و پایداری دقیق را حفظ می کند.
لرزش کمتر و عمر طولانی ترهندسه تماس بهینه شده اصطکاک لغزشی عنصر غلتشی و خستگی تماس را کاهش می‌دهد و رزونانس و نویز سرعت بالا را کاهش می‌دهد. به طور قابل توجهی دوام را در شرایط کار چرخه ای با سرعت فوق العاده-بالا- بهبود می بخشد.
برنامه های کاربردی
دوک‌های مرکزی{1}}سرعت ماشین‌کاری فوق‌العاده،-دوک‌های آسیاب با سرعت بالا، دوک‌های فرز دقیق، تجهیزات پردازش فوق‌العاده-3C، دوک‌های پردازش با دقت پزشکی و دستگاه‌های فوق‌العاده-خودکار{{5}سرعت بالا
قابلیت های طراحی و توسعه
HXB دارای مجموعه ای بیش از 10 سال از بارش بهینه سازی فنی، با مفهوم توسعه پیشرفته بین المللی فرآیند توسعه، با توانایی تجزیه و تحلیل طراحی، تولید مهندسی، ارزیابی تست و مدیریت فنی است.
دارای ده ها اختراع ملی است. تکنسین ها در استفاده از نرم افزار طراحی به کمک کامپیوتر مهارت دارند. سیستم PLM به تدریج در حال پیاده سازی است.
تست تجربی / توانایی تست
HXB دارای یک آزمایشگاه جامع (شامل دوام، فیزیکی و شیمیایی، چرخه دمای بالا و پایین، مینای{0}}آزمایشگاه سیم، عملکرد، چرخ دنده، اتاق رصد مغناطیسی)، با ده ها تجهیزات و ابزار مختلف، با قابلیت تست و تأیید عملکرد محصولات و اجزای جدید مانند مگنتو، موتور استارت، محصولات الکترونیکی ژنراتور. ما از شما در انتخاب بهترین یاتاقان های دوک برای برنامه شما حمایت خواهیم کرد.
معرفی HXB
برند بلبرینگ HXB که در سال 1995 تأسیس شد، 30 سال تجربه در تولید بلبرینگ های دقیق دارد. دو مرکز تحقیق و توسعه با فناوری پیشرفته، ارتقاء فنی مستمر را انجام می‌دهند، در حالی که دو کارخانه هوشمند در هانگژو و هوژو تولید انبوه را انجام می‌دهند، با شش شرکت تابعه که زنجیره‌های پشتیبانی بالادستی و پایین‌دستی را بهبود می‌بخشند. نظارت دقیق-در خطوط تولید دیجیتال انجام می‌شود و صلاحیت کامل گواهینامه‌های سیستم بین‌المللی برگزار می‌شود. محصولات شاخص این شرکت شامل یاتاقان‌های دوکی برای ماشین‌های حکاکی CNC و یاتاقان‌های توپی تماس زاویه‌ای است که با خروجی سالانه ۳ میلیون مجموعه به اروپا، آمریکا و آسیای جنوب شرقی صادر می‌شود. یاتاقان‌های پشتیبانی را برای زیمنس و جان دیر تأمین می‌کند و می‌تواند یاتاقان‌ها را برای شرایط کاری غیراستاندارد تنظیم کند.
مزایا
HXB در سال 1995 تاسیس شد، با تقریبا30 سالاز توسعه اختصاصی، HXB اکنون کار می کند6شرکت های تابعه
∗ 2 مرکز تحقیق و توسعه-فناوری پیشرفته
∗ 2 کارخانه مدرن تولیدی- Hangzhou Yijia Precision Bearing Co., Ltd. and Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ پشتیبانی شده توسط پیشرفتهسیستم های مدیریت دیجیتال MES و SPC
∗ IATF16949:2016، ISO9001:2015 و ISO14001گواهینامه ها
∗-تجهیزات پیشرفته و-مواد با کیفیت بالا
درباره HXB
1. کارخانه Hangzhou - YJB
در ژوئن 2007 تاسیس شد،YJBدر Hangzhou واقع شده است. به عنوان یک شرکت تابعه ازگروه HXB، ما یک شرکت ملی-فناوری پیشرفته و شرکت علمی و فناوری استانی هستیم که در تحقیق و توسعه و تولیدبا-دقت بالا،-سرعت بالا، پیشرفته، ویژه و حرفه ایبلبرینگ ها
قابلیت های اصلی و ساخت هوشمند
- اندازه محصول:قطر داخلی Φ3–Φ300mm
- کلاس های دقیق:P2، P4 (نمرات فوق العاده-دقیق)
- ظرفیت سالانه:3 میلیون مجموعه بلبرینگ دقیق در یک کارخانه ناب و هوشمند
- سرمایه گذاری تجهیزات:تمام شد3 میلیون یواندر{0}}ابزارهای تست دقیق پیشرو در جهان
- تحول دیجیتال:با استقرار کامل پلت فرم طراحی بلبرینگ MESYS، ERP، MES، WMS، سیستم‌های نظارت بر کیفیت زمان واقعی{0} SPC و سیستم‌های OA، ساخت یک کارخانه تولید هوشمند معیار.
محصولات اصلی
بلبرینگ دوک دقیق
بلبرینگ تماس زاویه ای
بلبرینگ سروو موتور
بلبرینگ پمپ خلاء
بلبرینگ ساپورت اسکرو
2. کارخانه هوژو
در سال 2021، کارخانه بلبرینگ شیار عمیق از هانگژو به هوژو نقل مکان کرد. این شرکت در یک مرکز تولیدی 10,000 متری با تیمی متشکل از 75 کارمند، متمرکز بر تحقیق و توسعه، و تولید بلبرینگ‌های شیار عمیق-با کارایی بالا، کار می‌کند.
ما یک سیستم مهندسی و کیفیت حرفه ای را برای اطمینان از دقت و قابلیت اطمینان پایدار حفظ می کنیم.
تیم مهندسی: 4 مهندس طراحی و فرآیند بلبرینگ که 5 درصد کارکنان را تشکیل می دهند.
تیم با کیفیت: 15 پرسنل با کیفیت، از جمله 2 مهندس با کیفیت، 20٪ از کارکنان، پوشش بازرسی ورودی، در-کنترل فرآیند و آزمایش نهایی.
محدوده محصول
سری: 6000–6024، 6200–6214، 6300–6314، 6800–6824، 6900–6924
ویژگی ها:استحکام بالا، سر و صدای کم؛ مناسب برای روانکاری گریس یا روغن{0}}روغنکاری مه.
سری 6 X4YA-2RS (درزگیر دو لبه) و سری نگهدارنده APT
ویژگی ها:مقاومت در برابر درجه حرارت بالا و پایین، آب بندی عالی، ظرفیت بار بالا، عمر طولانی.
کاربرد:سیستم‌های انتقال انرژی جدید
گواهینامه ها
نمایشگاه
سوالات متداول
Q1: چه چیزی سری 50BNR10H BNR را از یاتاقان های دوکی استاندارد سری 7000 متفاوت می کند؟
بر خلاف یاتاقان های تماس زاویه ای معمولی با زاویه تماس 15 درجه یا 25 درجه، 50BNR10H از یک سفارشی استفاده می کند.زاویه تماس بهینه 18 درجهمنحصر به فرد سری BNR ROBUST. همراه با توپ‌های سرامیکی هیبریدی Si₃N4 و یک قفس رزینی با سرعت بالا، پایداری بسیار بالا-و تولید حرارت کم را در اولویت قرار می‌دهد. یاتاقان‌های استاندارد بر ظرفیت بار متعادل تمرکز می‌کنند، در حالی که سری BNR به‌طور حرفه‌ای برای سناریوهای دوک با سرعت فوق‌العاده-- طراحی شده است، رتبه DN بالاتر و حفظ دقت طولانی‌تر-چرخه بهتری را ارائه می‌دهد.
Q2: مزیت اصلی طراحی زاویه تماس ویژه 18 درجه سری BNR چیست؟
زاویه تماس 18 درجه به تعادل مطلوبی دست می یابد که زوایای استاندارد نمی توانند مطابقت داشته باشند. از سفتی محوری ناکافی یاتاقان های 15 درجه و اصطکاک نورد بیش از حد و تجمع گرما در یاتاقان های 25 درجه جلوگیری می کند. این طراحی منحصربه‌فرد اصطکاک لغزشی را در حین چرخش با سرعت بالا به حداقل می‌رساند، توزیع تنش تماسی را یکنواخت می‌کند، و به طور موثری رانش حرارتی را سرکوب می‌کند، و تضمین می‌کند که پیش بارگذاری پایدار و تضعیف دقت صفر در حین کار با سرعت-طولانی-فوق‌العاده- طولانی مدت.
Q3: چرا 50BNR10H به عنوان یک یاتاقان دوکی اختصاصی با سرعت فوق العاده-بالا- طبقه بندی می شود؟
این مدل چندین پیکربندی بهینه شده با سرعت بالا را ادغام می‌کند. توپ‌های سرامیکی Si3N4 با چگالی کم نیروی گریز از مرکز را در RPM بالا کاهش می‌دهند، در حالی که زاویه تماس 18 درجه مقاومت غلتش را کاهش می‌دهد. مطابق با-قفس رزین هدایت‌شونده TYN و استانداردهای تحمل فوق‌العاده دقیق P3/P4، عملکرد فوق‌العاده-بالا{10}}با سرعت بیش از 22000 دور در دقیقه در زیر روغن{13}}روغنکاری هوا{13}، بسیار فراتر از استاندارد{1} سرعت استاندارد{1}، بسیار بیشتر از حد استاندارد{1} بلبرینگ های دقیق
Q4: آیا بلبرینگ های قابل تعویض 50BNR10H شما می توانند به طور کامل با عملکرد سرعت بالا{3}}NSK اصلی مطابقت داشته باشند؟
بله. یاتاقان‌های جایگزین ما یک ساختار انحصاری BNR تکراری 1:1، شامل زاویه تماس استاندارد 18 درجه بهینه، عناصر نورد سرامیکی Si₃N4، قفس TYN با ثبات بالا و ساختار آب‌بندی فوق‌العاده-بالا- را اتخاذ می‌کنند. با درجه‌های-دقیق فوق‌العاده و ابعاد نصب، پایداری در سرعت بالا، پایین{10}}افزایش دما و دوام دقیق یکسان را به دست می‌آورد و قابلیت تعویض کامل عملکردی را با NSK 50BNR10H اصلی به دست می‌آورد.
Q5: چه شرایط کاری برای بلبرینگ های سری 50BNR10H BNR مناسب است؟
این سری منحصراً برای سناریوهای عملکرد مداوم-بالا-با سرعت بالا،-دقت بالا، طولانی-چرخه طراحی شده است. این برای دوک‌های مرکزی ماشین‌کاری فوق‌العاده-با سرعت بالا، دوک‌های آسیاب و فرز با دقت بالا، تجهیزات پردازش فوق‌العاده-صنایع 3C، دوک‌های پردازش دقیق پزشکی و سرعت‌های{10}خودکار با سرعت بالا{11}چرخش بسیار ایده‌آل است. بهترین عملکرد را در شرایط کاری-برش با سرعت کم، با دقت بالا{14}}و اتمام کار دارد.
